Buồng thử nghiệm phun muối

Thông tin sản phẩm

1. Ứng dụng

Thiết bị này chủ yếu được sử dụng để kiểm tra khả năng chịu ăn mòn bởi nước muối ở dạng sương của thiết bị

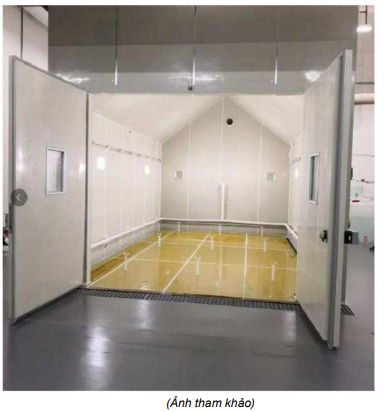

Thiết bị: AZWTH17R (module tham khảo, kích thước chính xác được thiết kế theo yêu cầu của khách hàng)

Kích thước trong: W3500mm×D2500mm×H2000mm kích thương chưa bao gồn phần chóp 110º và 120º phía trên đỉnh

Kích thước ngoài: W3200*H2280* D7000mm

2. Thông số kỹ thuật

Điều kiện	Nhiệt độ môi trường +5°C~+35°C, độ ẩm tương đối ≤85% (không tải)
Khoảng nhiệt	20℃~+90℃ (có thể điều chỉnh)
Biến động nhiệt	≤±1℃
Độ đồng nhất nhiệt độ	≤±2.0℃
Tốc độ tăng nhiệt	Từ -10°C đến +10°C, ≥4,5°C/phút. Không tải, Phi tuyến tính;
Tốc độ làm mát	Từ +10°Cto -11°C, ≥4,5°C/phút. Không tải, Phi tuyến tính;
Phạm vi độ ẩm	30％ RH～100％ RH
Biến động độ ẩm	≤±3%RH
Tổn thất của lượng sương mù muối	1.0～2.0 ml/80cm²*h (hiệu suất đo ở trạng thái ổn định, không có tải trọng và tản nhiệt)
Làm mát	Làm mát bằng nước
Nước làm mát	Nhiệt độ: ≤+32°C; Chênh lệch áp suất nước: >2bar; Lưu lượng nước:6m3/h
Nước tạo ẩm	Lưu lượng nước: 30 l/h, Áp lực: 0.5 –2 bar, Độ cứng: ≤0.03 mmol/L(1.5mg/L, tính theo CaCO3)
Khí nén	Kích thước hạt tối đa =40μm, Nồng độ hạt tối đa =10mg/m3, Áp suất không khí: >7bar (áp suất đo), Tốc độ dòng chảy: 3Nm3/min, Điểm sương
Tiêu chuẩn kiểm tra	Kiểm tra Kb: Sương muối, chu kỳ; Thử nghiệm Ka: Sương muối
Nguồn điện	AC 380V+N+G, 50Hz, 40KW, 75A

3. Kết cấu và vật liệu

Vỏ ngoài buồng thử	Sợi thủy tinh
Vỏ trong buồng thử	Sợi thủy tinh
Vật liệu cách nhiệt	Áp dụng chất liệu cách nhiệt bọt PU Polyurethane với độ dày 100mm,
Cửa buồng	Cửa cánh đôi mở thủ công Vật liệu: giống vật liệu buồng Kích thước mở: W2000 mm×H2000mm Lò sưởi được lắp đặt xung quanh cửa để ngăn chặn sương giá bên ngoài Được trang bị thanh đẩy để mở cửa bên trong buồng, tránh người vận hành bị khóa trong buồng
Cửa sổ quan sát	Kích thước cửa sổ quan sát: W400 * H500mm Khung cửa với các thiết bị chịu nhiệt điện, chống ngưng tụ, đảm bảo quan sát rõ mẫu vật đang được thử nghiệm. (Kích thước tham khảo)
Hệ thống chiếu sáng	Đèn được lắp đặt bên trong bảng điều khiển buồng với nắp kính, với công tắc trên bảng điều khiển
Ánh sáng ba màu	Đèn led ba màu được lắp đặt trên đỉnh buồng, để chỉ ra tình trạng chạy, dừng và báo động
Lỗ thoát nước	Một lỗ thoát nước được bố trí ở đáy buồng để tạo điều kiện cho việc xả nước ngưng tụ và tránh sự tồn tại của nước bên trong.
Cổng cáp	Hai cổng (Ф100mm), được trang bị nắp bằng vật liệu dẫn nhiệt thấp

4. Hệ thống phun muối

Vật liệu bể bão hòa:	SUS316
Hệ thống phun sương muối	theo nguyên tắc của Bernoulli, hấp thụ nước muối và sau đó nguyên tử hóa nó. Vòi phun chính xác (PYREX) đảm bảo không tắc tinh thểtrong 10000h.
Chế độ phun	Loại liên tục hoặc có khoảng trống, thời gian phun có thể được đặt từ 1 phút đến 9999h và có thể được thiết lập để tuần hoàn
Áp suất phun	khoảng 1,00±0,01kgf / cm2, có thể được đặt thủ công.
Hiệu suất thu thập sương muối	1,0~2,0ml / 80cm2 / h, đo bằng bốn ly kéo dài ít nhất 16 giờ.

5. Hệ thống làm mát

Phương pháp làm mát	Máy nén lạnh
Chất làm lạnh	Chất làm lạnh thân thiện với môi trường HFC R404A

6. Hệ thống điều khiển

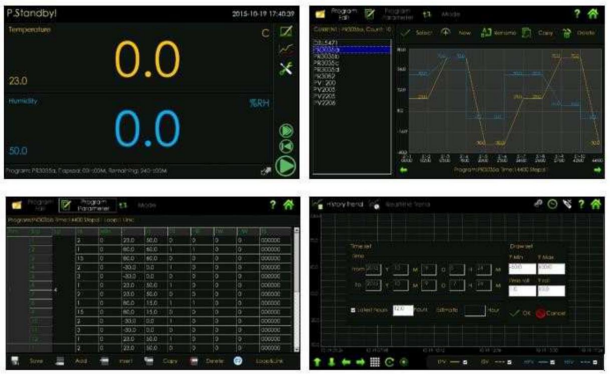

Điều khiển	Màn hình cảm ứng màu +hệ thống điều khiển PLC. Có sẵn để kết nối Internet, với giao diện USB, với giao diện RJ485
Hiển thị	Màn hình cảm ứng 10,2 inch
Năng lực hệ thống	99 chương trình có thể lập trình Với tối đa 99 bước (phân đoạn) trong mỗi thủ tục và các thủ tục có thể liên kết.
Khác	1) Máy đo nhiệt độ và cảm biến: Có vỏ cách nhiệt Pt100 x 1 2) Bộ đo độ ẩm và cảm biến: Có vỏ cách nhiệt Pt100 x 1
Xuất dữ liệu	Hỗ trợ sử dụng USB để xuất tệp dữ liệu
Cấu hình tiêu chuẩn	Hướng dẫn bảo trì thủ công vận hành
