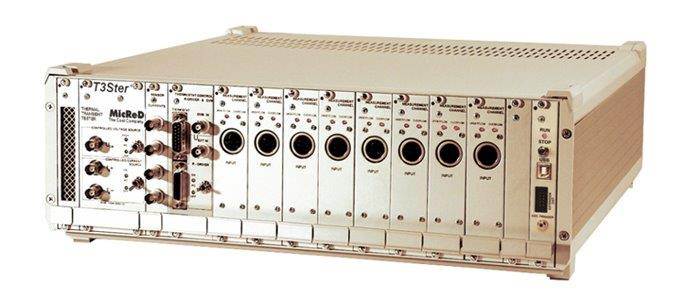

T3Ster - Máy đo nhiệt tạm thời

Công nghệ T3Ster bao gồm một loạt các phần cứng linh hoạt, bao gồm cả trạm thử nhiệt tạm thời và nhiều phụ kiện (bộ điều chỉnh nhiệt, bộ tăng áp, bộ tiền khuếch đại cặp nhiệt điện, buồng không khí tiêu chuẩn JEDEC, bảng thử nghiệm và thiết bị đặc biệt ví dụ: cho phép đo TIM). Các phép đo được kiểm soát thông qua cổng USB; chương trình xử lý hậu quả nâng cao cho phép dễ dàng xem và so sánh kết quả. Thiết bị mang lại nhiệt độ rất chính xác so với dấu vết thời gian cho một con chip đóng gói trong một môi trường nhất định.

Do T3Ster có thể được sử dụng để mô tả đường truyền nhiệt từ nguồn nhiệt ra môi trường, nên nó cũng có thể được sử dụng để mô tả các hệ thống hoàn chỉnh hoặc các thiết bị quản lý nhiệt như tản nhiệt và ống dẫn nhiệt và điện trở của giao diện nhiệt. Điều khác biệt T3Ster với tất cả các thiết bị đặc tính nhiệt khác trên thị trường là:

• Tốc độ và dễ sử dụng

• Thả năng ứng dụng rộng rãi

• Đo nhiệt độ chính xác (0,01° C)

• Độ phân giải đo 1 micro giây trong thời gian

2. Đặc tính của T3Ster

2.1. Đo thời gian thực

T3Ster thực hiện các phép đo thời gian thực phù hợp với phương pháp thử tĩnh được mô tả trong tiêu chuẩn JEDEC JESD51-1. Kỹ thuật “đo lường liên tục” này kết hợp với phần cứng có độ chính xác cao dẫn đến kết quả nhận được rất chính xác, không có tiếng ồn, đường cong nhiệt thực tại độ phân giải thời gian cao.

2.2. Kết quả gia công tiếp theo

Thiết bị đi kèm với phần mềm T3Ster. Phần mềm tiêu chuẩn – bên cạnh kiểm soát đo lường – cũng cung cấp các tùy chọn tiếp theo. Với công nghệ đánh giá độc đáo của chúng tôi, phần mềm MicReD T3Ster tự động xuất phát:

• Đáp ứng thiết bị với kích thích định kỳ xung (điện trở nhiệt xung).
• Phản ứng của thiết bị với kích thích định kỳ được hiển thị trong miền tần suất (locus phức tạp).
• Quang phổ không đổi theo thời gian.
• Chức năng cấu trúc; Tất cả bắt nguồn từ các đường cong trở kháng nhiệt đo được.

2.3. Hệ thống mở rộng

Hệ thống T3Ster bao gồm Đơn vị hệ thống chính có giao diện usb với máy tính điều khiển đo lường (bất kỳ máy tính để bàn hoặc máy tính xách tay nào có hệ điều hành Windows), mô-đun điều khiển để làm nóng các thành phần cần đo, nguồn cảm biến và lên đến tám kênh đo lường. Thiết bị có thể được đặt hàng trong các cấu hình khác nhau với bất kỳ số lượng kênh đo giữa hai và tám. Các thành phần bổ trợ phần cứng cung cấp các tùy chọn mở rộng hơn nữa.
