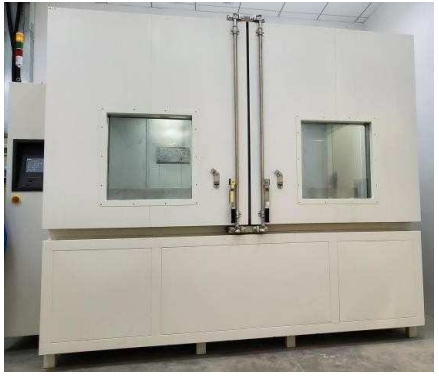

Buồng thử nghiệm chống bụi xâm nhập

Buồng thử nghiệm chống bụi xâm nhập chủ yếu được sử dụng để kiểm tra khả năng chống lại bụi xâm nhập vào các thiết bị

Thông tin sản phẩm

1. Ứng dụng

Thiết bị này chủ yếu được sử dụng để kiểm tra khả năng chống lại bụi xâm nhập vào các thiết bị

Thiết bị: AZDU24-B2-SP (module tham khảo, kích thước chính xác được thiết kế theo yêu cầu của khách hàng)

Kích thước bên trong: W4000*H2000*D3000mm

Kích thước ngoài: W4500*H4000* D3500mm

2. Thông số kỹ thuật

Tiêu chuẩn tuân thủ	ISO20653 IP5X, IP6X and GB2423.37.La2
Phạm vi nhiệt độ	RT+10°C～+80°C
Phạm vi độ ẩm	Độ ẩm tự nhiên mà không cần kiểm soát chỉ cần kiểm tra độ ẩm trước thử nghiệm
Nồng độ bụi	2~4kg/m3
Đặc điểm hạt bụi	Hạt bụi có thể đi qua một rây lưới vuông đường kính dây danh nghĩa là 50μm và khoảng cách danh nghĩa giữa các dây là 75μm
Vận tốc không khí	<2m/s
Chênh lệch áp suất bên trong mẫu vật	Phương pháp A: Thấp hơn 1,98kPa so với áp suất khí quyển Phương pháp B: bằng áp suất khí quyển
Nguồn điện	AC 380V 50Hz 3 pha +N+G Công suất tối đa: 40kW Dòng diện tối đa: 80A
Nhiệt độ môi trường	+5°C～+35°C
Độ ẩm tương đối môi trường	≤80%RH

3. Kết cấu và vật liệu

Vật liệu vỏ ngoài	Hợp kim thép – thiếc được phun phủ nhựa
Vật liệu vỏ trong	Thép tấm không gỉ SUS304 t=1.0mm
Cấu hình tiêu chuẩn	4 lỗ (Ф100mm), được trang bị phích cắm sử dụng vật liệu dẫn nhiệt thấp Ổ cắm: x 1, 16A@AC220V, được lắp đặt trên bề mặt bên ngoài của buồng Kệ gá làm bằng thép không gỉ SUS304
Ánh sáng bên trong	Điều chỉnh bằng công tắc trên bảng điều khiển
Cửa chính	Cửa cánh đôi mở thủ công
Bảng điện	Xây dựng thành một khối

4. Cửa chính

5. Hệ thống phun bụi

Kết cấu chung	Buồng được trang bị 2 hệ thống thổi bụi độc lập, phía dưới được trang bị bộ thu bụi hình phễu và máy rung để thu thập và tái chế bụi
Quạt thổi bụi	Tốc độ gió ≤2m/s
Máy rung	Máy rung ở phễu thu phía dưới để tránh bụi bám thân buồng
Hệ thống chân không	Máy phát điện chân không và cảm biến chênh lệch áp suất điện tử, van điều chỉnh áp suất để điều khiển dưới áp suất bên trong mẫu thử

6. Hệ thống điều khiển

Bộ đo nhiệt độ và cảm biến	Chịu nhiệt được bảo vệ Pt100 x 1
Cảm biến chênh lệch áp suất	Loại điện tử để đo UUT
Máy đo lưu lượng	Máy đo lưu lượng quay thủy tinh để đo tốc độ sơ tán
Loại bộ điều khiển	AZ-1000
Màn hình	Bảng điều khiển cảm ứng, màn hình màu TFT 10,4 inch
Phạm vi đặt nhiệt độ	RT + 10 ° C ~ + 80 ° C
Dung lượng hàm người dùng	999 chương trình có thể lập trình, với tối đa 999 bước (phân đoạn) trong mỗi bước, và các bước có thể liên kết.
Chế độ vận hành	Vận hành theo chương trình, giá trị không đổi
Kết nối	Được trang bị giao diện LAN sang PC
