ETSP-WTH 24000C
Thiết bị giả lập nhiệt độ, độ ẩm phục vụ thử nghiệm độ tin cậy
cho các sản phẩm theo tiêu chuẩn

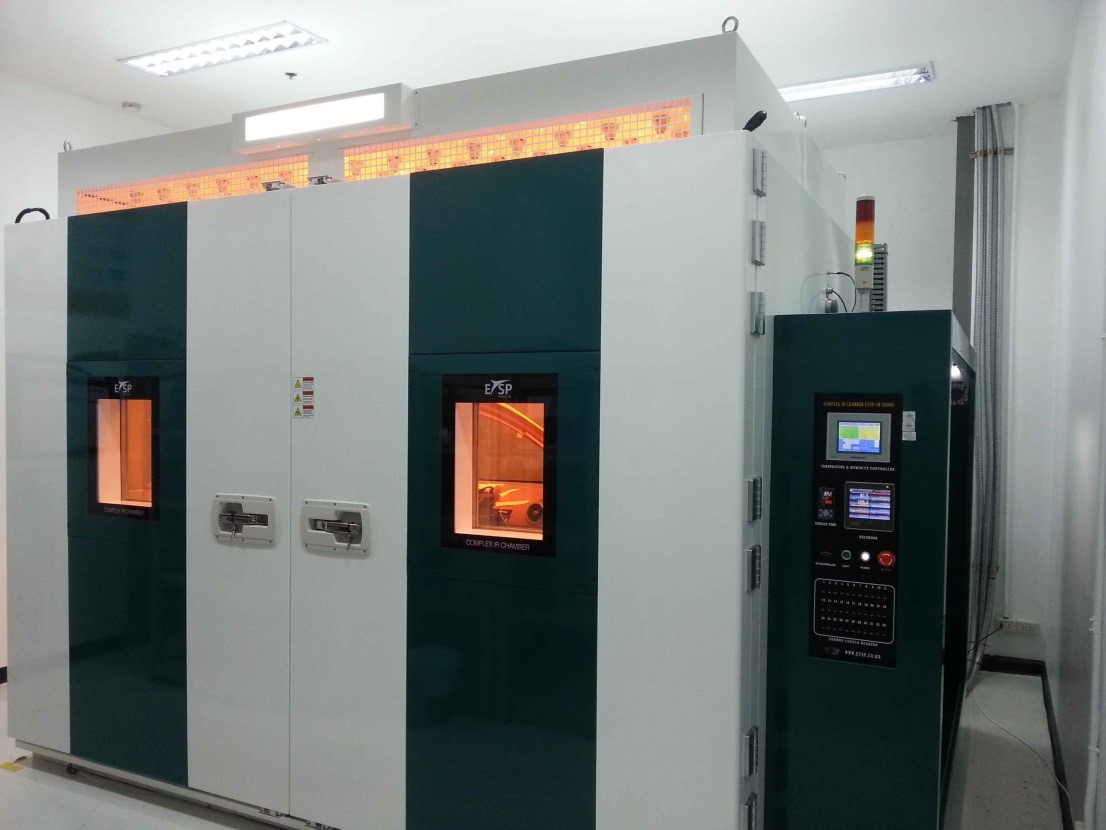

Hình ảnh:Thiết bị giả lập nhiệt độ và độ ẩm môi trường
Tùy chọn
Hệ thống |
Mô tả |
Hình ảnh |
Bộ giải mã biểu đồ |
Yokogawa FX-1006 (Digital recorder, 6ch)
|
|
Bộ giải mã biểu đồ số kênh (Hanyoung Nux GR200) |
|
|

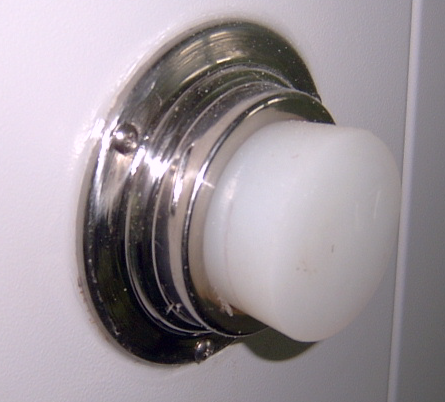

Lỗ và nút cao su bổ sung |
Có thể lựa chọn trong khoảng 50,80,100 mm
|
|
Hệ thống khoá cửa |
Thiết bị khoa cửa điện tử |
|
Chứng nhận kiểm chứng nhiệt độ và độ ẩm |
Từ phòng thí nghiệm được công nhận |
|
Mô tả chung
Hệ thống |
Tủ môi trường |
||
Hiệu suất |
Nhiệt độ |
Dải đo |
-40~ 100℃ |
Độ phân dải |
0.1℃ |
||
Độ chính xác |
Nhỏ hơn ± 0.3 ℃ |
||
Độ ổn định (rung động) |
Nhỏ hơn ± 0.5 ℃ ở trạng thái cân bằng |
||
Tính đồng nhất |
Nhỏ hơn ±2.0 ℃ |
||
Tốc độ ra nhiệt |
5℃/phút từ -40℃~ 90℃không tải |
||
Tốc độ làm lạnh |
5℃/phút từ 90℃~ -40℃không tải |
||
|
|||
Độ ẩm |
Khoảng làm việc |
10 ~ 98%RH
|
|
Độ phân giải |
0.1 %RH |
||
Độ chính xác |
Nhỏ hơn ± 0.5% RH |
||
Độ ổn định |
Nhỏ hơn ± 1.5 %RH tại trạng thái cân bằng khi không có nhiệt thất thoát |
||
Độ đồng đều |
Nhỏ hơn ±5% RH |
||
Tốc độ làm ẩm |
Trng 30 phút từ 0 đến 85%RH |
||
Dải nhiệt độ đọng sương |
5℃ ~ 85℃ |
Đặc tính kỹ thuật
Các kích thước bện trong buồng đốt |
(W)3,000 ×(D)4,000 ×(H)2,000 mm |
||
Các kích thước bên ngoài buồng đốt |
(W)3,300 ×(D)5,000 ×(H)2,400 mm |
||
Các kích thước bên ngoài bảng điều khiển |
(W)400 ×(D)1,700 ×(H)1,800 mm |
||
Dung tích hữu dụng |
24,000 lít |
||
Thành phần hệ thống |
Vật liệu bên trong |
Thép không gỉ chống ăn mòn SUS304 với mối hàn chống ẩm |
|
Vật liệu bên ngoài |
Loại |
Thép chống ăn mòn sơn tĩnh điện |
|
Hoàn thiện |
Sơn epoxy chống ăn mòn |
||
Vật liệu cách nhiệt |
Cerak Wool, một chất cách điện chịu nhiệt độ cực cao, duy trì chất lượng ổn định ở nhiệt độ cao trên 1.000°C. Mức độ đảm bảo an toàn của dòng sản phẩm này đã được công nhận ở thị trườn trong và ngoài nước. |
||
Cửa |
Cửa đôi có bản lề, Loại vách đôi với bên trong là SS304 và bên ngoài là CRMS, cách nhiệt bằng len Cerak. được cố định vào buồng bằng bản lề chắc chắn được mạ chrome/anod. |
||
Cửa thăm |
450mm x 550mm x 2Nos. (Bao gồm dây gia nhiệt, cửa được gia cố)
|
||
Cổng cáp |
1 x Φ100 mm |
||
Đóng gói |
Bao bì silicon (hệ thống đóng gói kép, thân và cửa) |
||

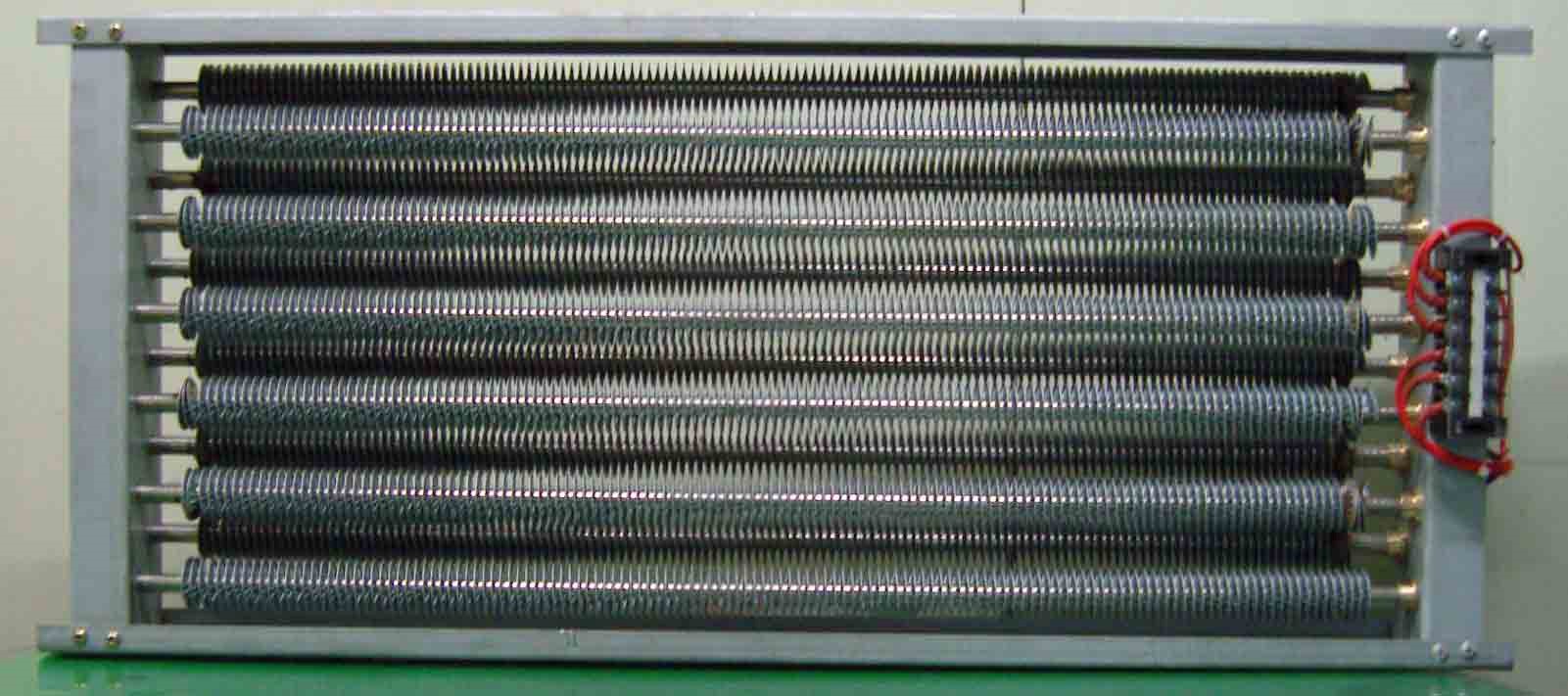

Máy gia nhiệt |
Loại |
Máy sưởi dạng vây kín có mật độ watt thấp trên diện tích bề mặt. được trang bị bảo vệ cắt quá nhiệt quá nhiệt.
|
|
Công suất |
120 Kw |
||

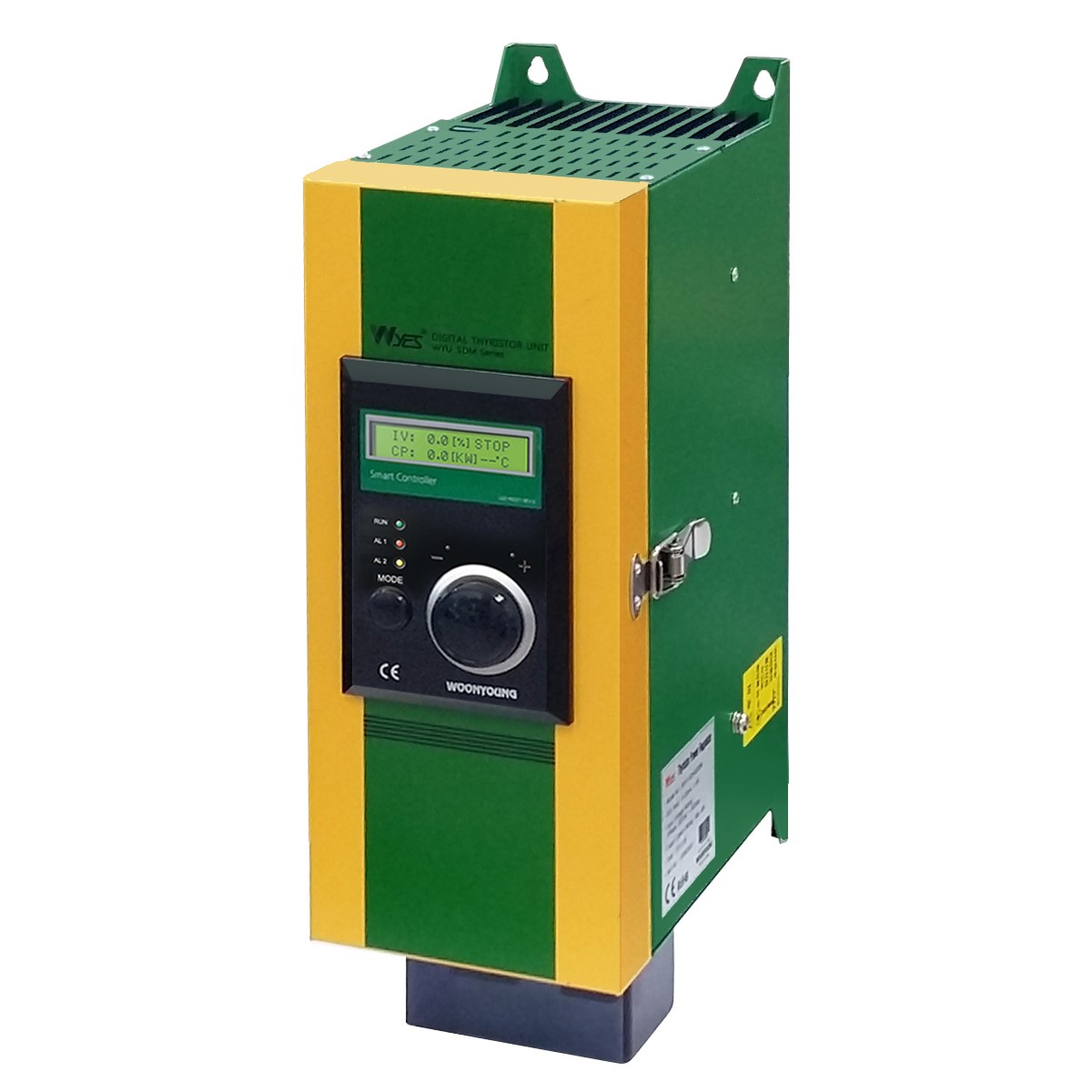

Điều khiển gia nhiệt |
Bởi TPR (Thyristor Power Regulator) Pion (Korea) Input voltage:220~440V Ht điều khiển: Phase control Zero crossing control Combination control (Phase + zero crossing) Control input: 4~20mA, 1~5V, 0~5V, VR10KΩ,MODBUS Output range:0~99% Output resolution: signal (4~20mA etc.) conrol:12bit, MODBUS control:14bit
|
||
Cấp nước tạo ẩm |
Từ bình chứa nước (20liters) tới bể hơi (2 liters) hoặc từ đường cấp nước đến bể hơi |
||

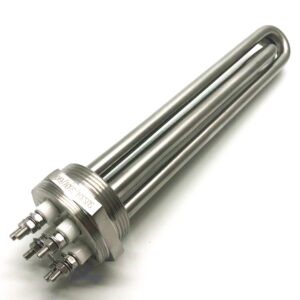

Máy tạo ẩm |
Loại |
Máy gia nhiệt kiểu ẩm SUS316
|
|
Công suất |
40 Kw |
||
Điều khiển nhiệt |
By TPR (Thyristor Power Regulator) Pion (Korea) Điện áp vào: 220~440V Hệ thống điều khiển: Phase control Zero crossing control Combination control (Phase + zero crossing) Đầu vào bộ điều khiển: 4~20mA, 1~5V, 0~5V, VR10KΩ,MODBUS Output range:0~99% Độ phân giải tín hiệu ra: tín hiện (4~20mA ...) điều khiển:12bit, MODBUS control:14bit
|
||
Hệ thống làm lạnh |
Loại |
Hệ thống làm lạnh 1 cấp
|
|
Bình ngưng |
Vỏ làm mát bằng nước và bình ngưng làm mát bằng nước dạng ống. Nhà sản xuất:Donghwawin (Korea)
|
||
Máy nén |
Nhiệt độ cao:Loại nửa kín 20HP(Copeland) x 1set NSX:Bitzer (Germany) Nhiệt đọ thấp: Loại nửa kín 50HP(Copeland) x 2sets NSX:Bitzer (Germany)
|
||
Dàn bay hơi |
Loại ống có cánh tản nhiệt nhiều đoạn và không đóng băng trong thời gian dài chạy ở nhiệt độ thấp và độ ẩm caoMyungsung (Korea)
|
||
Van giãn nở |
Kiểu hàn Danfoss (Denmark)
|
||

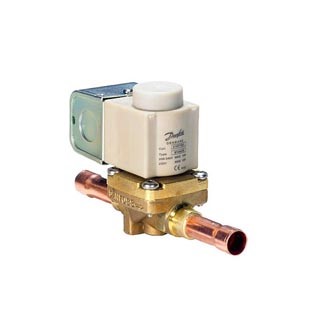

Van và cuộn điện từ |
Kiểu hàn Danfoss (Denmark)
|
||
Công tắc giới hạn áp suất cao và thấp |
Saginomiya (Japan)
|
||
Bộ tách dầu, bộ thu chất lỏng |
Dongwhawin (Korea)
|
||
Chất làm lạnh không chứa CFC |
R404A & R23 |
||
Lưu thông không khí |
Loại quạt |
Sirocco fan
|
|
Motor |
Motor công nghiêp có hộp số 0.75KW 4cực SPG motor (Korea) Tốc độ quay 1705r/min Mô men xoắn: 42.5Kgf.cm
|
||

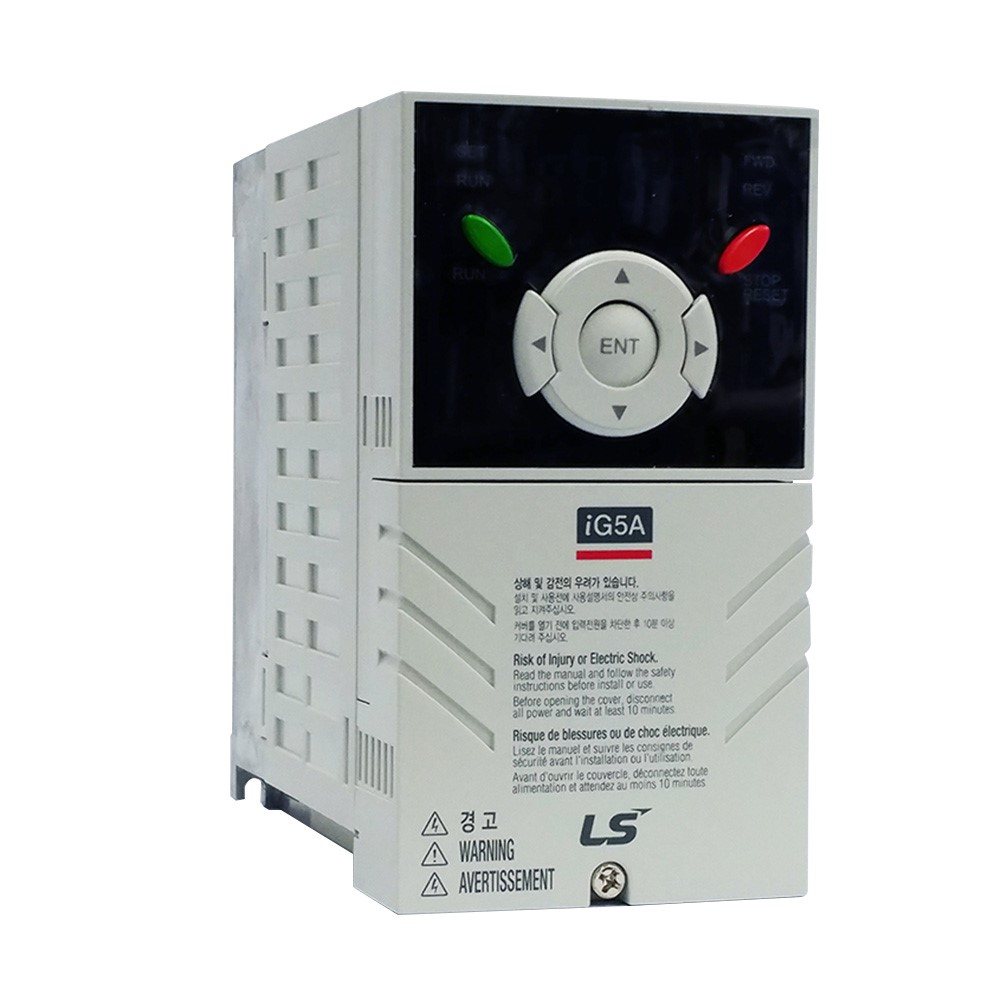

Điều khiển |
Inverter x 2 bộ LS (Korea) Công suất tối đa 2HP (1.5KW) Đầu ra 3kVA Đầu vào 50~60Hz
|
||
Hệ thống điều khiển |

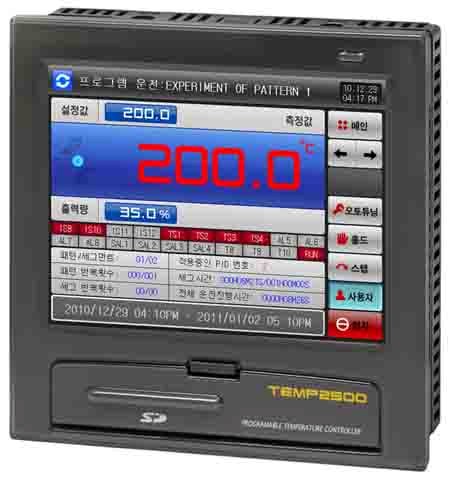

Bộ điều khiển nhiệt độ và độ ẩm |
Hiển thị |
Loại lập trình được với màn hình LCD màu cảm ứng TFT 7.5” controller Samwon tech Temi2700 (
|
Ngôn ngữ hỗ trợ |
Nga, Anh, Hàn |
||
Cài đặt |
Tương tác qua màn hình cảm ứng |
||
Độ phân giải cài đặt |
Nhiệt độ:0.1℃ |
||
Loại chạy |
Lập trình sẵn (Pattern Mode) và hằng số (Fix Mode) |
||
Số mẫu |
Tối đa 80 mẫu |
||
Số đoạn |
Tối đa 1200 đoạn thông qua chức năng liên kết |
||
Thời gian phân đoạn |
Tối 999 hr 59 min 59sec |
||
Kiểm soát đầu vào |
RTD: Pt100, DCV |
||
TC:K,JE,T,R,B,S,L |
|||
Kiểm soát đầu ra |
1 kênh MV (0~100%) |
||
Dòng đầu ra |
4~20mA DC (Điện trở tải:Tối đa 600Ω) |
||
Điện áp ra |
24V DC (độ rộng xung:Tối thiểu 5mS) |
||
Bộ truyền đầu ra |
1 Kênh (PV, SP, MV) |
||
Đầu vào số |
Loại tiếp điểm: RUN / STOP / HOLD / STEP by DI, Số mẫu, Thời gian trễ phát hiện lỗi DI, Sự cố đầu vào bằng DI, Có sẵn để tùy chỉnh lỗi DI |
||
Khả năng: Max. 12V DC, 10mA |
|||
Đầu ra số |
Relay C contact: Thường mở 30V DC 5A, 250V AC 5A |
||
Relay A contact: Thường mở 30V DC 3A, 250V AC 3A |
|||
Open collector: ON điện áp trên các tiếp điểm nhỏ hơn 2V, dòng rò rỉ ít hơn 100 ㎂ |
|||
Thời gian lấy mẫu |
250ms |
||
Độ chính xác |
±0.1% của FS ±1 kí tự |
||
Giao tiếp |
Giao diện: Linh hoạt để thay đổi giữa RS485/RS232C bằng Dip chuyển, tối đa 31 nốt. |
||
Giao thức: PC Link(Checksum), MODBUS(RTU,ASCII), Sync-Master(CH1,CH2 selectable) |
|||
Tốc độ:Tối đa 115,200bps, Hỗ trợ Ethernet |
|||
Sao lưu dữ liệu |
Đối tượng: Thẻ SDCard, Thẻ MMC (định dạng FAT32) |
||
Chức năng: Sao lưu và khôi phục dữ liệu của Mẫu chương trình / Cài đặt tham số và giá trị SP / PV / MV |
|||
Giao thức kết nối |
Hỗ trợ PC-Link, MODBUS(ASCII , RTU), SYNC(Master, Slave) |
||

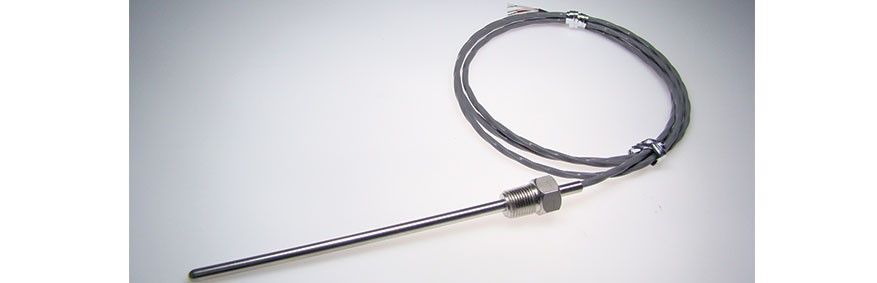

Cảm biến nhiệt |
Loại PT 100 ohm Nhiệt độ hoạt động-90 ℃ ~ 220 ℃ thông số kỹ thuật Cáp DIN 60751 Teflon
|
||
Cảm biến quá nhiệt |
Loại TC “K” |
||
Cảm biến độ ẩm |
Loại |
Cảm biến điện
|
|
NSX |
E+E Elektronik (Austria) EE99-1 |
||
Khoảng làm việc |
0~100%RH |
||
Tín hiệu đầu ra |
4~20mA (3 dây) |
||
Thời gian phản hồi với bộ lọc tại 20℃ |
<15 giây |
||
Các thiết bị an toàn |
Van xả tự động
Tự động xả khí bên trong buồng khi cảm biến lỗi BẬT |
||
Hệ thống chữa cháy tự động CO2 |
|||
Cảm biến phát hiện nhiệt pin |
|||
Thiết bị ngắt rò rỉ |
|||
Ngắt mạch |
|||
Rơ le giám sát pha |
|||
Bộ bảo vệ quá nhiệt nhiệt độ cao buồng đốt |
|||
Bộ bảo vệ quá nhiệt nhiệt độ cao. hệ thống độ ẩm |
|||
Công tắc áp suất cao và thấp của máy lạnh |
|||
Bộ bảo vệ máy nén tích hợp |
|||
Công tắc mức nước thấp |
|||
Công tắc cảm biến dòng cho bộ tuần hoàn không khí |
|||
Công tắc cảm biến dòng máy nén |
|||
Cổng giảm áp |
|||
Công tắc tắt khẩn cấp |
|||
Các phụ kiện đi kèm |
Cửa thăm và chiếu sáng bên trong |
||
Chứng nhận hiệu chuẩn nhiệt độ và độ ẩm cho bộ điều khiển từ phòng thử nghiệm được công nhận. |
|||
Nhiệt độ giới hạn trên (Bộ bảo vệ quá nhiệt) |
|||
Cấp nước liên tục (cổng kết nối với van) |
|||
Kết nối mạng RS232 / 485 Với phần mềm điều khiển
|
|||
1 bộ hướng dẫn và bảo trì bằng tay |
|||
Cổng cáp và phích cắm cao su: Φ100x1No. |
Sử dụng
Nguồn sử dụng |
3 Pha 415V, 50Hz (Có thể thay đổi theo cài đặt của người dung) |
Đường nước sạch |
1/2inch x 1set |
Đường nước thoát |
3/4inch x 2sets |
