Thiết bị được sử dụng để kiểm tra an toàn cho pin Lithium-ion khi xảy ra hiện tượng ngắn mạch giữa cực âm và cực dương trong quá trình sử dụng.Với buồng chống cháy nổ có thể điều chỉnh nhiệt độ được trang bị các thiết bị có khả năng chống cháy nổ để đảm bảo an toàn cho nhân viên thử nghiệm khi xảy ra cháy nổ.
Thiết bị: BE-XL-15000A (module tham khảo, kích thước chính xác được thiết kế theo yêu cầu của khách hàng)
Kích thước ngoài: W1040 * H1670 * D920mm
2. Thông số kỹ thuật
|
Dòng điện hoạt động tối đa |
15000A |
|||
|
Dòng điện tức thời tối đa |
15000A |
|||
|
Tiếp điểm |
Vật liệu đồng đỏ và được mạ đồng để giảm điện trở tiếp xúc |
|||
|
Hệ thống điều khiển chân không |
Kiểm soát chính xác áp suất bên trong buồng thông qua máy bơm chân không, van chân không, cảm biến áp suất, ỗng dẫn khí áp suất cao và các đầu nối |
|||
|
Dập hồ quang |
Dập hồ quang bằng chân không (với bơm chân không) |
|||
|
Phạm vi chân không |
0~-95kPa (có thể điều chỉnh) |
|||
|
Điện trở |
<5mΩ |
|||
|
Tủ điện trở ngoài (tùy chọn) |
Điện trở |
Dòng diện chạy qua |
Thời gian thử nghiệm ngắn mạch |
|
|
5mΩ |
15000A |
5s |
||
|
20mΩ |
10000A |
10s |
||
|
50mΩ |
5000A |
10min |
||
|
100mΩ |
1000A |
30min |
||
|
Vật liệu diversion |
Đồng |
|||
|
Nguồn điện |
AC 380V, 50Hz |
|||
|
Công suất |
2.2kW |
|||
|
Hệ thống thu thập nhiệt độ |
Phạm vi thu thập nhiệt độ |
0-980℃ |
||
|
Độ chính xác nhiệt độ |
±2℃ |
|||
|
Độ phân giải nhiệt độ |
≤ ±0.1℃ |
|||
|
Số kênh đo nhiệt độ |
4 kênh |
|||
|
Loại cặp nhiệt |
Loại K |
|||
|
Hệ thống thu thập điện áp |
Phạm vi thu thập điện áp |
0V ~ 1000V |
||
|
Độ chính xác điện áp |
≤ ±0.5%F.S |
|||
|
Số kênh thu điện áp |
4 kênh |
|||
|
Độ ổn định điện áp |
±0.1mV |
|||
|
Độ phân giải điện áp |
1mV |
|||
|
Hệ thống thu thập dòng điện |
Phạm vi thu thập dòng diện |
0 ~ 15000A |
||
|
Độ chính xác điện áp |
±1% |
|||
|
Kênh thu thập dòng điện |
1 kênh |
|||
|
Chế độ chuyển mạch dòng điện độ chính xác cao (hoặc sử dụng phần tử Hall) thu thập chính xác dòng điện ngắn mạch |
||||
|
Tần suất thu thập dữ liệu |
Điện áp<100ms, dòng điện<100ms, Nhiệt độ<100ms |
|||
Hệ thống điều khiển của thiết bị là hệ thống điểu khiển đặc biệt được phát triển bởi BELL theo các tiêu chuẩn khác nhau liên quan tới pin lithium
|
Bộ điều khiển |
Thời gian ngắn mạch có thể được thiết lập trên màn hình cảm ứng và hiển thị giá trị dòng điện và điện áp |
|
|

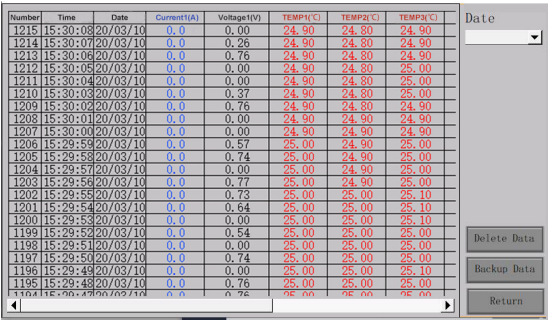

Bản ghi dữ liệu |
Thông tin về thời gian và dữ liệu thử nghiệm có thể lưu theo định dạng excel |
|
|
Điều kiện kết thúc thử nghiệm |
Điểu kiện kết thúc thử nghiệm có thể thiết lập theo các yêu cầu |
|
