Thông tin sản phẩm
Theo truyền thống, nhiều ngành công nghiệp sử dụng dữ liệu 3D được quét như một phần của quy trình thiết kế của họ. Trong quá khứ, điều này đã yêu cầu một quá trình tốn thời gian và đôi khi phức tạp. Các hình dạng không đều, đặc biệt, yêu cầu kỹ thuật thiết kế ngược rộng rãi để chúng có thể được sử dụng để in 3D, thiết kế khuôn, phân tích hoặc các ứng dụng khác. NX cho phép bạn mang theo dữ liệu được quét dưới dạng các khía cạnh, do đó dữ liệu bản vẽ 2D, 3D hoặc thực hiện bất kỳ tạo hình thủ công nào khác. Bạn có thể quét dữ liệu của mình và ngay lập tức bắt đầu xây dựng hỗ trợ để in 3D, tạo khuôn dựa trên hình dạng, bao gồm cả phân tích nó hoặc thực hiện bất kỳ thao tác nào khác mà bạn sẽ làm với dữ liệu CAD.
1. Lợi ích của thiết kế ngược trong NX

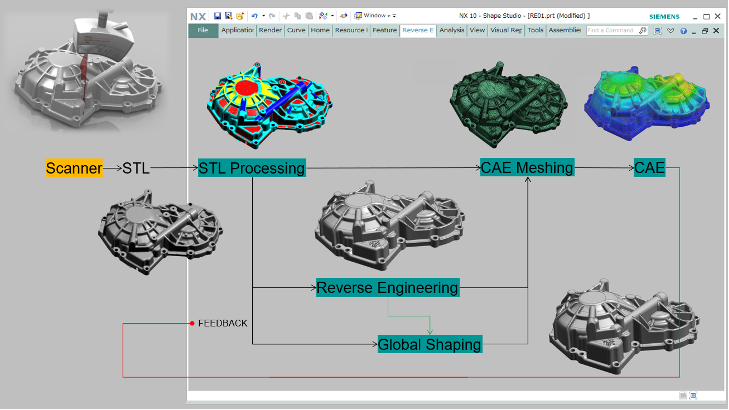

- Hỗ trợ quy trình làm việc đơn, tích hợp, từ đầu đến cuối từ việc xử lý dữ liệu quét và thiết kê lại CAD cho mô phỏng và sản xuất.
- Hỗ trợ quy trình thiết kế ngược đầy đủ trong một hệ thống mô hình tham số mạnh mẽ
- Tối ưu hóa thời gian và độ chính xác với các mẫu thiết kế ngược với các công cụ mô hình hóa hàng đầu thế giới
- Dễ dàng tích hợp với ứng dụng khác gia công, mô phỏng, quy trình kiểm tra thử nghiệm,… của Siemens.

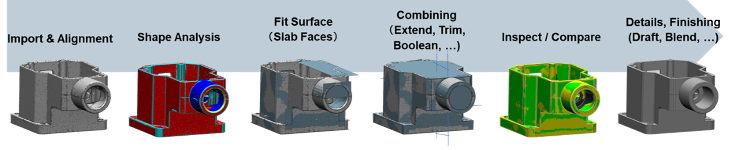

2. Quy trình thiết kế ngược trong NX

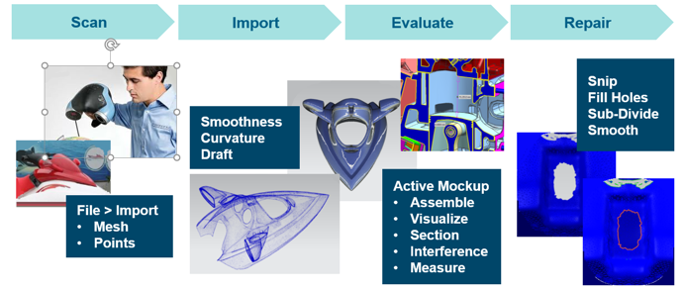

- Nhập và chuẩn bị dữ liệu quét: Nhập các điểm quét hoặc các đám mây điểm quét dưới dạng dữ liệu lưới. Các phương pháp khác nhau có thể được sử dụng để phân tích chất lượng dữ liệu bao gồm: đánh giá hình dạng (độ cong, phân tích), mặt cắt. Thông tin dữ liệu quét cũng có thể được phân tích như mật độ đám mây điểm.

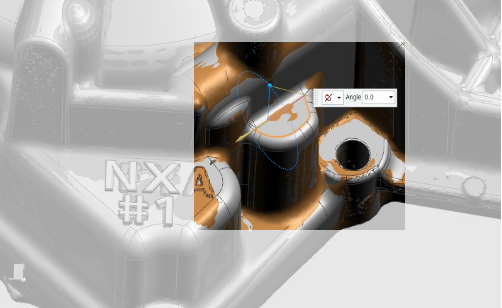

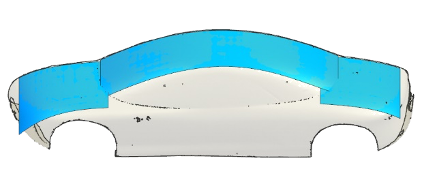

- Xây dựng mô hình thiết kế 3D: Convergent Modeling làm việc trực tiếp với dữ liệu quét lưới, hầu như loại bỏ nhu cầu về thiết kế ngược trong các quy trình công việc nhất định. NX Reverse Engineering & NX Realize Shape với các công cụ tạo khối và nhiều dạng bề mặt khác nhau. Ngoài ra với công nghệ Synchronous trong NX hỗ trợ hiệu quả cho quá trình thiết kế và chỉnh sửa tham số cao.
.

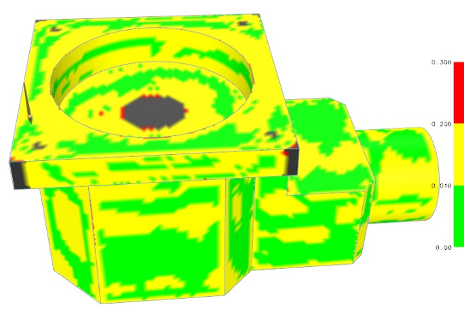

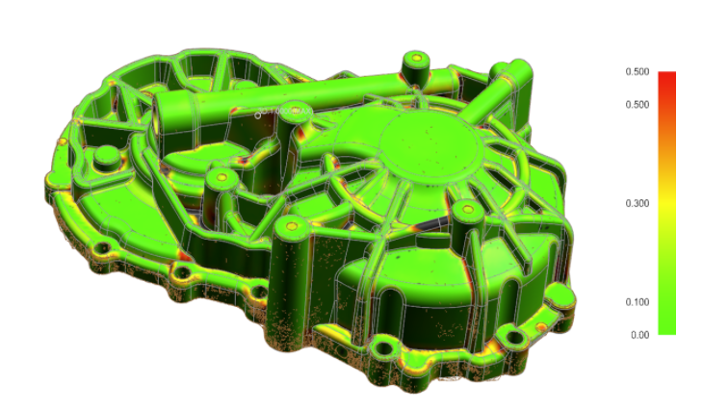

- So sánh dữ liệu quét và mô hình thiết kế ngược: NX cung cấp các công cụ như chuyển đổi và tỷ lệ chung, căn chỉnh nhiều lưới, sắp xếp điểm phù hợp và căn chỉnh phù hợp nhất. Các công cụ kiểm tra đo lường và đo lường độ lệch cung cấp khả năng đo lường sự khác biệt giữa CAD Solid và dữ liệu quét.
