Ứng dụng giải pháp NX CAM trong gia công đa trục

   NX CAM cung cấp khả năng lập trình gia công toàn diện và tích hợp trong một hệ thống duy nhất. Điều này cho phép sử dụng các mô hình 3D, dữ liệu và quy trình nhất quán để kết nối liền mạch từ thiết kế, mô phỏng đến gia công

 Bạn có thể sắp xếp hợp lý và tự động hóa lập trình gia công, đồng thời giảm thời gian chu kỳ bằng cách sử dụng các công cụ mạnh mẽ dành riêng cho ứng dụng. Từ gia công phay 3 trục đến phay 5 trục đồng thời, tiện, cắt d và sản xuất khối lượng lớn
   Sự ra đời của giải pháp sản xuất và gia công 5 trục tiên tiến NX CAM giúp các kỹ sư làm chủ khả năng gia công chính xác cao hơn đáp ứng nhiều yêu cầu khắt khe về chất lượng, độ phức tạp của sản phẩm cũng như rút ngắn thời gian gia công.

1. Ứng dụng gia công đa trục trong sản xuất

 Gia công đa trục sử dụng cho các sản phẩm nhiều hốc lỗ, cánh tua bin, cánh nén chi tiết dang, các sản phẩm hang không, ô tô, tàu thủy, …

Hình 1: Một số hình ảnh ứng dụng gia công đa trục

 Đối với các bộ phận phức tạp như bộ phận hàng không vũ trụ và bộ phận cánh turbine, cần tạo ra các đường chạy dao chuyên dụng, linh hoạt cao và một loạt các tùy chọn điều khiển trục công cụ giúp cắt được với chiều sâu lớn hơn, tránh va chạm gia công và tăng chất lượng bề mặt gia công.

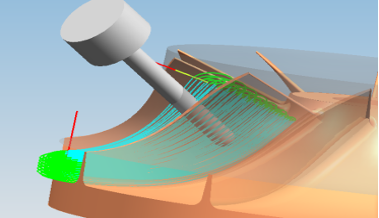

Hình 2: Gia công vách nghiêng

2. Sức mạnh NX CAM trong gia công đa trục

Phay đa trục - Multiaxis Milling:

- Multiaxis Milling cung cấp các giải pháp tạo ra các đường chạy dao phay thô, phay tinh phức tạp mà các phương pháp gia công 2.5 trục và 3 trục không thực hiện được hoặc phải mất nhiều lần gá nhiều công đoạn hơn để thực hiện.

- Đặc biệt chiến lượng gia công thô 5 trục đồng thời tốc hộ cao – Multiaxis Roughing giúp cải thiện chất lượng bề mặt phá thô, tang tuổi thọ dao gia công và tiết kiếm lên đến 60%

- Các chiến lược gia công tinh đa trục cũng vô cùng linh hoạt phù hợp với nhiều loại bề mặt khác nhau như: Variable Axis Guiding Curves, Contour Profile, Generic Motion, Variable Streamline, Variable Contour, Sequential Mill, Zlevel 5axis,…

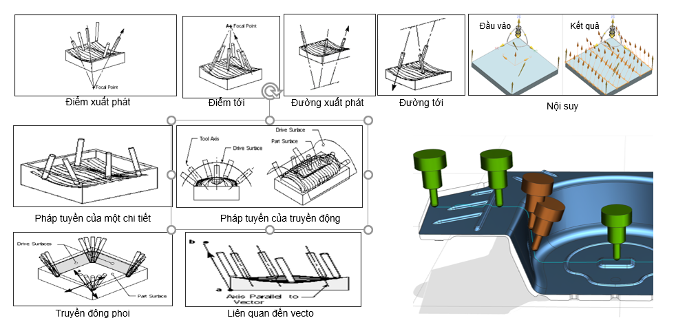

Hình 3: Một số phương pháp điều khiển trục dao trong NX CAM


Phay biên dạng cánh - Mill Multi Blade:

• Cung cấp đường chạy dao chuyên dụng gia công các chi tiết dạng mang lại hiểu quả cắt tối ưu

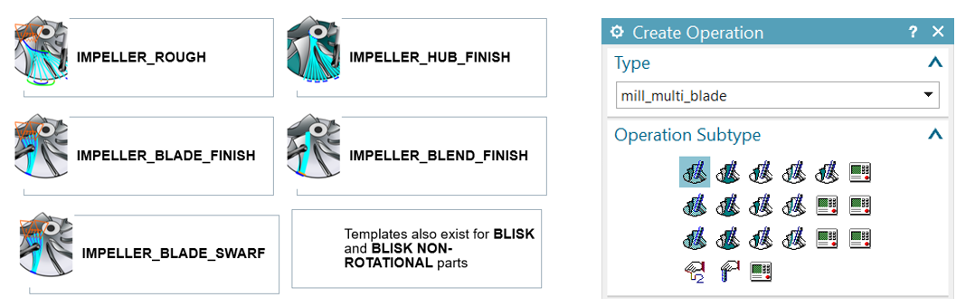

Hình 4: Các chiến lược chạy dao trong Mill_muti_blade

Module Tube milling:

• Cung cấp chiến lược chạy dao chuyên dụng gia công chi tiết dạng ống. Đường chạy dao tạo ra sẽ tự động tính toán độ nghiêng để có thể gia công được chiều sâu lớn nhất, tối ưu hóa chất lượng gia công.

Hình 5: Chiến lược chạy thô và tinh dạng ống cong

Mô phỏng máy gia công đa trục:

• Ngày nay việc mô phỏng máy gia công là vô cùng cần thiết cho những máy gia công đa trục phức tạp. Nó giúp kiểm tra lượng dư gia công, kiểm soát va chạm gia công có thể xảy ra. Việc mô phỏng máy gia công cũng dễ dàng xây dựng phù hợp với nhiều loại máy, bộ điều khiển khác nhau.
• Ngoài ra, thư viện các bộ post processor – Post Hub với 1500 bộ post khác nhau cũng hỗ trợ hiệu quả cho quá trình gia công hiện nay của các doanh nghiệp.

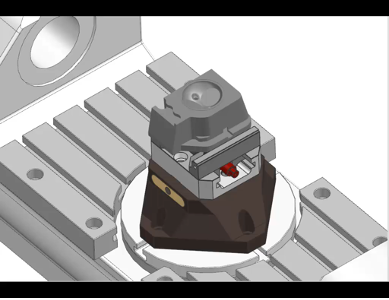

Hình 6: Mô phỏng máy gia công trong NX CAM

3. Lợi ích sản xuất bằng gia công đa trục NX CAM

- Sản xuất bằng cách ứng dụng gia công đa trục NX CAM giúp giảm số lượng thiết lập dẫn đến chất lượng được cải thiện trong khi thời gian chu kỳ tổng thể được rút ngắn:

- Các chiến lược chạy dao đa dạng tương thích cho nhiều bề mặt gia công từ đơn giản đến phức tạp

- Công cụ nghiêng trục tự động giúp dễ dàng chuyển đổi sang phay nhiều trục trong môi trường Mold & Die arena, chủ yếu là 3 trục.
